Змеевик конденсатора водяного охлаждения является жизненно важным компонентом в различных системах отопления, вентиляции и кондиционирования воздуха (отопление, вентиляция и кондиционирование воздуха) и холодильных системах. Его основной функцией является передача тепла от хладагента к охлаждающей воде, тем самым конденсируя пары хладагента в жидкое состояние. Понимание диапазона мощности конденсаторного змеевика с водяным охлаждением имеет решающее значение как для проектировщиков системы, так и для конечных пользователей. Как ведущий поставщик змеевиков конденсатора водяного охлаждения, я хорошо разбираюсь в технических аспектах и практическом применении этих змеевиков.
Факторы, влияющие на диапазон производительности
Емкость змеевика конденсатора водяного охлаждения не является фиксированной величиной; на него влияют несколько ключевых факторов.
Тип хладагента
Различные хладагенты имеют разные термодинамические свойства, которые напрямую влияют на теплопередающую способность змеевика конденсатора. Например, R-22, который широко использовался в прошлом, имеет другие характеристики теплопередачи по сравнению с более современными и экологически чистыми хладагентами, такими как R-410A. R-410A работает при более высоких давлениях и в некоторых случаях имеет более высокий коэффициент теплопередачи, что позволяет использовать конденсаторные змеевики с потенциально более высокой производительностью.
Расходы
Расходы как хладагента, так и охлаждающей воды играют существенную роль. Более высокий расход хладагента может увеличить количество тепла, которое необходимо отвести, поэтому потребуется теплообменник конденсатора более высокой мощности. Аналогичным образом, расход теплоносителя влияет на эффективность теплопередачи. Если скорость потока воды слишком низкая, она может оказаться неспособной эффективно поглощать тепло от хладагента, что снижает общую мощность змеевика конденсатора.
Разница температур
Разница температур между хладагентом и охлаждающей водой является критическим фактором. Большая разница температур обычно приводит к более высокой скорости теплопередачи. Например, в системе, где хладагент поступает в конденсатор при относительно высокой температуре, а охлаждающая вода имеет значительно более низкую температуру, змеевик конденсатора может более эффективно передавать тепло, увеличивая свою эффективную мощность.
Физические размеры и конструкция
Физический размер змеевика конденсатора, включая его длину, ширину и количество трубок, влияет на его емкость. Змеевик большего размера с большей площадью поверхности может обеспечить более обширный теплообмен, обеспечивая более высокую производительность. Конструкция змеевика, такая как плотность ребер и расположение трубок, также влияет на теплообмен. Змеевик с высокой плотностью ребер может увеличить площадь поверхности, доступную для теплопередачи, повышая производительность.
Типичные диапазоны производительности
Диапазон производительности змеевиков конденсатора водяного охлаждения может широко варьироваться в зависимости от применения и конструкции.
Малые приложения
В небольших устройствах, таких как бытовые холодильники или кондиционеры малой мощности, мощность змеевиков конденсатора водяного охлаждения может быть относительно низкой, обычно от нескольких сотен ватт до нескольких киловатт. Эти змеевики предназначены для обработки небольшого количества тепла, выделяемого относительно небольшими системами охлаждения или кондиционирования воздуха. Например, небольшой бытовой холодильник может иметь змеевик конденсатора водяного охлаждения мощностью около 500–1500 Вт.
Среднемасштабные приложения
Приложения среднего масштаба, такие как коммерческие системы кондиционирования воздуха в небольших офисах или розничных магазинах, обычно требуют змеевиков конденсатора мощностью от нескольких киловатт до десятков киловатт. Этим системам необходимо охлаждать большие помещения, поэтому змеевики конденсатора должны быть способны передавать более значительное количество тепла. В офисном здании среднего размера может использоваться конденсаторный змеевик с водяным охлаждением мощностью в диапазоне 10–50 киловатт.
Крупномасштабные приложения
В промышленных и крупных коммерческих объектах, таких как центры обработки данных, крупные заводы и торговые центры, требования к мощности намного выше. Конденсаторные змеевики с водяным охлаждением для этих применений могут иметь мощность от сотен киловатт до нескольких мегаватт. Например, большому центру обработки данных, который генерирует значительное количество тепла из-за работы серверов, может потребоваться конденсаторный змеевик водяного охлаждения мощностью более 500 киловатт или даже несколько мегаватт для поддержания надлежащей температуры.
Сравнение с другими теплообменниками
При рассмотрении решений по теплопередаче также важно сравнить змеевики конденсатора водяного охлаждения с другими типами теплообменников.
Чердачный теплообменник
АнЧердачный теплообменникобычно используется для передачи тепла между чердачным помещением и жилыми помещениями здания. В отличие от змеевиков конденсатора водяного охлаждения, которые в основном используются в системах на основе хладагента, чердачные теплообменники часто имеют дело с передачей тепла воздух-воздух. Производительность чердачных теплообменников обычно проектируется с учетом конкретных потребностей вентиляции здания и теплоснабжения чердачных помещений и может меняться в зависимости от размеров чердака и климата.
Малый пластинчатый теплообменник
АМалый пластинчатый теплообменниксостоит из ряда тонких пластин, которые обеспечивают большую площадь поверхности для теплопередачи. Эти теплообменники известны своей высокой эффективностью при относительно компактных размерах. Для сравнения, змеевики конденсатора с водяным охлаждением могут быть более подходящими для применений, где требуется передача тепла от хладагента к воде. Мощность небольших пластинчатых теплообменников может составлять от нескольких киловатт до десятков киловатт, в зависимости от их конструкции и применения.

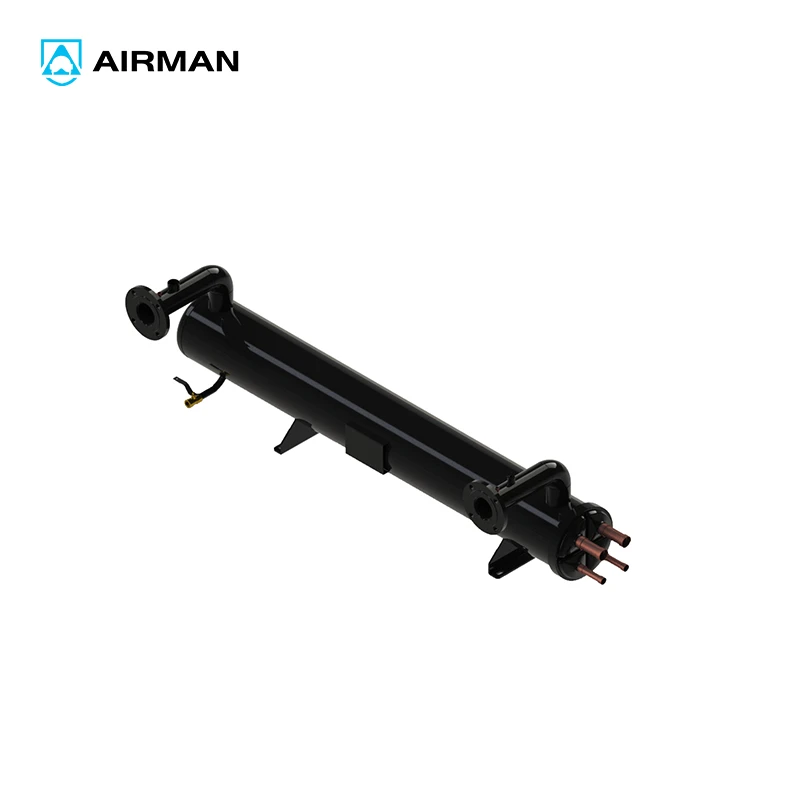

Кожухотрубный теплообменник
АКожухотрубный теплообменник— распространенный тип теплообменника, используемый в различных отраслях промышленности. Он состоит из оболочки и пучка трубок, по которым текут жидкости. В то время как змеевики конденсатора с водяным охлаждением часто проектируются специально для конденсации хладагента, кожухотрубные теплообменники могут использоваться для широкого спектра применений теплопередачи, включая нагрев, охлаждение и конденсацию. Производительность кожухотрубных теплообменников может варьироваться от небольших промышленных процессов до крупномасштабных применений в производстве электроэнергии, и в некоторых случаях они могут иметь гораздо более высокую производительность по сравнению с змеевиками конденсатора с водяным охлаждением.
Выбор правильной емкости
Выбор соответствующей мощности змеевика конденсатора водяного охлаждения имеет важное значение для эффективной работы системы охлаждения или отопления, вентиляции и кондиционирования. Змеевик меньшего размера не сможет эффективно отводить тепло, что приведет к снижению производительности системы, увеличению энергопотребления и потенциально преждевременному выходу оборудования из строя. С другой стороны, катушка увеличенного размера может оказаться дороже в покупке и эксплуатации, поскольку она может потреблять больше энергии, чем необходимо.
При выборе змеевика конденсатора с водяным охлаждением важно учитывать конкретные требования системы, включая охлаждающую нагрузку, тип используемого хладагента, доступную охлаждающую воду и условия окружающей среды. Консультация с профессиональным инженером или знающим поставщиком может помочь убедиться в том, что катушка правильной мощности выбрана для конкретного применения.
Заключение
Как поставщик конденсаторных змеевиков с водяным охлаждением, я понимаю важность предоставления змеевиков нужной мощности для различных применений. Диапазон мощности змеевиков конденсатора с водяным охлаждением может варьироваться от нескольких сотен ватт для небольших применений до нескольких мегаватт для крупномасштабного промышленного и коммерческого использования. Принимая во внимание такие факторы, как тип хладагента, скорость потока, разница температур и физическая конструкция, мы можем предложить высококачественные змеевики конденсатора, отвечающие конкретным потребностям наших клиентов.
Если вы ищете конденсаторный змеевик с водяным охлаждением и хотите подробно обсудить ваши требования, я рекомендую вам обратиться за профессиональной консультацией. Мы стремимся предоставить лучшие решения для ваших нужд в области теплопередачи.
Ссылки
- Справочник ASHRAE - Системы и оборудование HVAC. АШРАЭ, различные издания.
- «Технология охлаждения и кондиционирования воздуха», Уильям К. Уитмен, Уильям М. Джонсон и Джон А. Томчик.
- Техническая литература от производителей хладагентов и теплообменников.
